淋雨系列
箱式淋雨試驗機
在線聯系：
服務熱線：021-57596251
淋雨實驗箱又名為“箱式淋雨試驗箱”，是IP防護等級裝置中的IPX3和IPX4的等級，
適用于外部照明和信號裝置及汽車燈具外殼防護，能夠提供逼真的模擬電子產品及其元器件在運輸
和使用期間可能受到的淋水和噴淋試驗等各種環境。以達到檢測各種產品的防水性能。
淋雨試驗箱適用于測試汽車燈具、雨刷性能、防水條帶、機車儀表及低壓電器外殼防護的防水性能。
主要應用領域：消費性電子工業，光電產業，生物科技，學術研究單位，醫療保險產業，航太工業，半導體工業，通訊工業，汽車工業等。
設備型號 | 工作室尺寸 | 外形尺寸 | ||
RH/LY-500L | 700×800×900 | 1200×1270×2000 | ||
RH/LY-800L | 800×1000×1000 | 1250×1400×2100 | ||
RH/LY-010L | 1000×1000×1000 | 1400×1400×2100 | ||
注：以上規格為標準尺寸，特殊規格需定制（產品箱體尺寸以實物為準） | ||||
主要技術參數 | 試驗臺直徑：350mm | |||
淋雨用水：當?shù)厍鍧嵉淖詠硭?/span> | ||||
噴水孔徑：噴嘴孔徑0.7mm | ||||
噴嘴個數：20-25 | ||||
淋雨水壓：80-120kap | ||||
噴水孔間距：50mm | ||||
噴水管管徑：16mm | ||||
擺管擺角幅度：45/60/90 | ||||
擺速調節：無極調節 | ||||
水流供水量：15公斤 | ||||
流量：10L | ||||
試驗臺轉速1~17R/min可調 | ||||
電源 | AC220V 50HZ | |||
參照標準
DIN_40050-9_EN_ 防護等級
GMW3172(2007) 車輛環境、可靠性和性能一般要求
VW80106-2008 汽車上電和電子設備的環境條件和試驗（一般規定）
DIN40050-9 外殼防護等級IP代碼
ISO20653 道路車輛-防護等級（IP代碼）-電氣設備對外來物，水喝接觸的防護
ICE60529 電器外殼保護分類等級（IP）碼
GB4208（1993）外殼防護等級
GB10485（1989）汽車及掛車外部照明和信號裝置基本環境試驗
GBT2423.23（1995）電子電工產品環境試驗Q：密封
GBT2423.38（1990） 電子電工產品基本環境試驗規程試驗R水試驗方法等相關標準。
Φ 箱體材料：均采用SUB304不銹鋼制成，工作室或其他有接觸水的部分均為不銹鋼板或銅質材料制作
Φ 水泵：提供有壓力的試驗水源
Φ 流量計：水流量計量
Φ 門：大屏可視化門，隨時觀察試驗狀況
Φ 減速機構：調速電機，0N，90W/100W

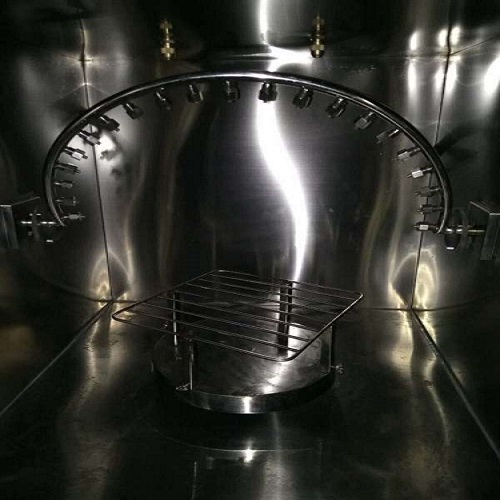

Φ 擺管擺動：通過電機、變頻器驅動減速、驅動減速器、偏心輪機構、齒條齒輪等機械傳動實現。利用變頻器調節次數（單位時間內）通過偏心機構調整所需的角度
Φ 旋轉工作臺：臺面為SUB304不銹鋼材質制成，用電機帶動渦輪減速機構旋轉，用變頻器調速，可以正反轉，時間轉速都可調
Φ 噴嘴：根據試件的大小，箱體的內容積決定擺管的彎曲半徑。噴嘴為可折式專用噴嘴，噴孔可根據標準要求的孔徑隨時更換，可調節噴水方向，使射出的水滴均勻，流量充足
Φ 供水箱：不銹鋼制儲水箱，低水位保護，排水閥
Φ 電路設計：電氣主要元件采用國內一線品牌“德力西”，控制器選用進口微電腦觸摸屏控制器，高智能、帶編程功能等。
