冷熱沖擊系列
兩廂冷熱沖擊箱
在線聯系：
服務熱線：021-57596251
冷熱沖擊試驗箱一般指高低溫沖擊試驗箱。冷熱沖擊試驗箱是金屬、塑料、橡膠、電子等材料行業必備的測試設備，用于測試材料結構或復合材料，在瞬間下經極高溫及極低溫的連續環境下忍受的程度，得以在最短時間內檢測試樣因熱脹冷縮所引起的化學變化或物理傷害。

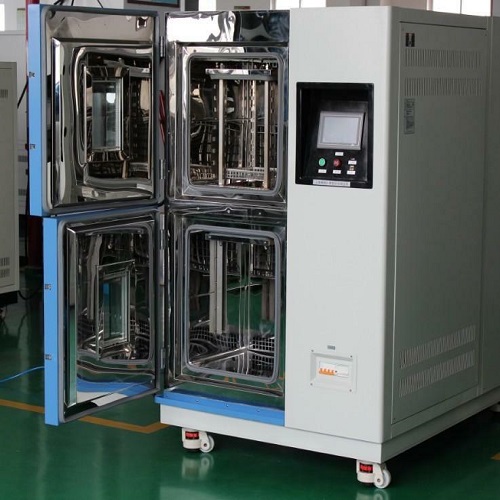

冷熱沖擊試驗箱根據試驗需求及測試標準分為三箱式和兩箱式，區別在于試驗方式和內部結構不同。三箱式分為蓄冷室，蓄熱室和試驗室，產品在測試時是放置在試驗室。兩箱式分為高溫室和低溫室，是通過電機帶動提籃運動來實現高低溫的切換，產品放在提籃里，是隨提籃一起移動的。
冷熱沖擊試驗箱用于電子電器零組件、自動化零部件、通訊組件、汽車配件、金屬、化學材料、塑膠等行業，國防工業、航天、兵工業、BGA、PCB基扳、電子芯片IC、半導體陶磁及高分子材料之物理牲變化，測試其材料對高、低溫的反復抵拉力及產品于熱脹冷縮產出的化學變化或物理傷害，可確認產品的品質，從精密的IC到重機械的組件，都會用到，是各領域?qū)?/span>產品測試的必不可少的一項測試箱。
選購指南 選擇一款合適的試驗設備，要根據所試驗樣品的大小，對試驗箱內膽進行選擇。將試用產品(元器件、組件、部件或整機)置入氣候環境箱進行試驗時，為了保證被試產品能滿足試驗規范所規定的環境條件，氣候箱工作空間尺寸與被試產品外廓尺寸之間應遵循三點：1、被試產品的體積不得超過試驗箱有效工作空間的(20-35)，對于在試驗中發熱的產品推薦選用不大于30mm；2、被試產品的迎風斷面積與該斷面上試驗箱工作腔總面積之比不大于(35-50)；3、被試產品外廓表面距試驗箱壁的距離至少應保持100-150mm。 |
型號 | 工作室尺寸(W*D*H)mm | 外型尺寸(W*D*H)mm | 提籃尺寸（W*D*H）mm | |
RH/TCJL-125L | 500*500*500 | 1950*1000*1750 | 200*200*300 | |
RH/TCJL-250L | 600*600*700 | 2050*1100*1950 | 300*300*500 | |
RH/TCJL-400L | 700*700*800 | 2150*1200*2050 | 400*500*550 | |
RH/TCJL-1000 | 1000*1000*1000 | 2450*1500*2250 | 650*650*700 | |
高溫室溫度 | 預熱溫度范圍+60℃~+200℃，升溫速度+60℃~200℃≈25min | |||
低溫室溫度 | 預冷溫度范圍0℃~-70℃，降溫速度+20℃~-70℃≈55min | |||
注：以上規格為標準尺寸，特殊規格需定制（產品及外箱尺寸以實物為準） | ||||
溫度均勻度 | ≤±2℃ | |||
溫度波動度 | ≤±0.5℃ | |||
溫度偏差 | ≤±2℃ | |||
溫度范圍 | -70℃~200℃ | |||
沖擊范圍 | -40℃~80℃（國標要求）/-45℃~80℃（國軍標要求） | |||
試件轉換時間 | ≤15sec | |||
溫度恢復時間 | ≤5min | |||
載重 | 10~25KG | |||
電源 | AC380V 50HZ | |||
參照標準
1、GB/T2423.1-2001低溫試驗方法；
2、GB/T2423.2-2001；
3、GB/T2423.22-1989溫度變化試驗N；
4. 國軍標GJB150.3-86；
5. 國軍標GJB150.4-86；
6. 國軍標GJB150.5-86；
7、GJB150.5-86溫度沖擊試驗；
8、GJB360.7-87溫度沖擊試驗；
9、GJB367.2-87 405溫度沖擊試驗；
10、SJ/T10187-91Y73系列溫度變化試驗箱——一箱式；
11、SJ/T10186-91Y73系列溫度變化試驗箱——二箱式；
12、滿足標準IEC68-2-14_試驗方法N_溫度變化；
10、GB/T 2424.13-2002試驗方法溫度變化試驗導則；
11、GB/T 2423.22-2002溫度變化；
12、QC/T17-92汽車零部件耐候性試驗一般規則；
13、EIA 364-32熱沖擊（溫度循環）測試程序的電連接器和插座的環境影響評估。
Φ 箱體外觀：數控機床加工成型，造型優美，操作簡便，箱體外殼采用噴漆防靜電處理。
Φ 工作室：1.2mm厚，采用SUB304高級不銹鋼無縫焊接，拉絲/鏡面處理
Φ 樣品架：箱內設有2個活動樣品架，可隨意調節高度。承重40KG/層X兩層（標配）
Φ 門框隔熱:雙層耐高溫老化硅膠密封條
Φ 觀察窗:4層中空鋼化玻璃制成，自動除霜，視野開闊，便于觀察箱內試驗品
Φ 照明燈:設有防爆，耐高低溫的照明裝置，采用超低功率高強光LED。
Φ 制冷系統:壓縮機 采用百年法國“泰康”壓縮機組（原裝進口），每臺機組均經過歐洲“泰康”公司電腦聯網逐項監測并有防偽碼，可通過互聯網查詢。
管路焊接時通氮?dú)�，確保管內不氧化，震動管路采用含銀釬焊條，有效防止焊口泄露，各種工藝減震、防銹處理。
Φ 冷卻方式：風冷/水冷
Φ 加熱器：采用不銹鋼翅片式電加熱器，配置合理的表面發熱負荷量，無明火，壽命長，是設備的主要熱源，為設備升溫和溫度點冷熱平衡提供所需的熱量。
Φ 加濕器是設備產生濕蒸汽的主要部件，由一下部分組成：
Φ 鎧裝加熱管是產生水蒸氣的主要熱源，根據設備的需要進行加熱、使水氣化變成設備所需蒸氣
Φ 保溫殼體，對加熱后的水進行保溫，減少水的熱量散失，使?jié)穸瓤刂聘�(wěn)定，相應更快，同時能更好支撐和固定加熱器水位開關等，加濕器采用全自動供水，穩定美觀
Φ 制冷輔助件：風冷式盤管冷凝器、鰭片式多段式蒸發器，制冷控制配件均采用進口元件。如丹麥“丹弗斯”熱力膨脹閥，美國“艾高”干燥過濾器，意大利“卡斯妥”電磁閥等國際知名品牌
Φ 制冷劑：采用DUPONT公司R404A/R23環保制冷劑。
Φ 電路設計：電氣主要元件采用國內一線品牌“德力西”，控制器選用進口微電腦觸摸屏控制器，高智能、帶編程功能等。傳感器采用進口鎧裝PT100鉑電阻。
Φ 安全保護功能：壓縮機過流、過熱保護，風機過流、過熱保護，監測到以上故障，自動停機并聲光報警，設備“保護接地”等保護措施。
